РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1. ОБЩИЕ УКАЗАНИЯ

1.1 Назначение и особенности

Электрический коптильный шкаф с теплоизоляционной камерой копчения предназначен для холодного и горячего копчения рыбных, мясных продуктов питания, а также сыров. Благодаря продуманной конструкции шкаф обеспечивает равномерное распределение дыма и тепла, что гарантирует высокое качество конечного продукта. Устройство идеально подходит как для домашнего использования, так и для небольших производств, где требуется обработка продуктов с сохранением их вкусовых качеств.

1.2 Готовность к эксплуатации

Конструктивное исполнение камеры позволяет ввести её в эксплуатацию без проведения специальных пуско-наладочных работ. Коптильня поставляется полностью готовой к использованию — пользователю достаточно подключить дымогенератор согласно инструкциям. Перед началом работы убедитесь, что в доступном месте имеется розетка с напряжением 220 В и предусмотрена система дымоотвода, если установка осуществляется в помещении (например, через вытяжную вентиляцию или дымоход).

1.3 Принцип дымообразования

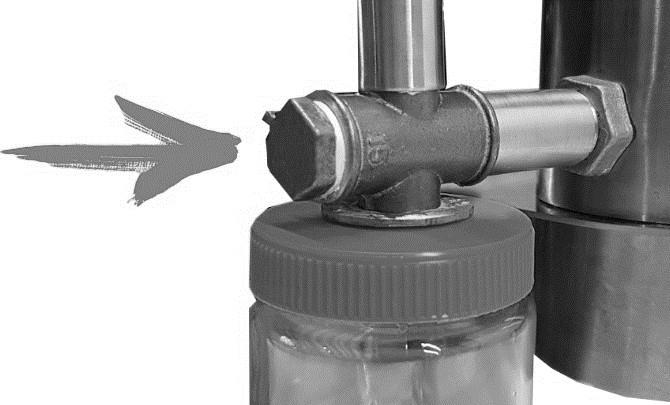

Дымообразование осуществляется за счёт тления щепы из лиственных пород древесины. Рекомендуемая фракция щепы: 3×6 мм, 6×12 мм или 9×15 мм. Эти размеры обеспечивают оптимальное тление без быстрого сгорания. Дым образуется при температуре распада древесины, исключающей образование канцерогенных веществ. Все вредные смолы и конденсат, возникающий из-за перепадов температуры, собираются в специальной емкости — конденсатоотстойнике (Рисунок 1). Регулярная очистка этой емкости необходима для поддержания качества копчения.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Общие параметры

2.2 Дополнительные замечания

• Производственная площадь 2 м² включает пространство для установки шкафа, дымогенератора и зоны безопасности (не менее 1 м от легковоспламеняющихся материалов).
• Номинальная мощность может варьироваться в зависимости от комплектации (например, наличие дополнительных ТЭНов или вентиляторов).
• Максимальный расход щепы указан для непрерывной работы в течение часа; при необходимости уменьшайте количество для экономии.

3. КОМПЛЕКТ ПОСТАВКИ

Коптильный шкаф поставляется с полным набором оборудования для начала работы:

• Коптильный шкаф (основная камера с теплоизоляцией).
• Комплект дымогенератора (включает цилиндр, зольник и шланг).
• ТЭН мощностью до 2,2 кВт (обеспечивает нагрев камеры).
• Поддон-капельник из нержавеющей стали (для сбора жира и конденсата).
• Освещение в коптильной камере (опция, уточняйте наличие).
• Смотровое окно для контроля процесса копчения (опция, улучшает визуальный контроль).
• Вентилятор сушки/вяления (1–2 шт. в зависимости от модели коптильни).
• Термометр для барбекю с таймером (для точного контроля температуры).
• Терморегулятор (управляет температурой в камере).

4. ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИПЫ РАБОТЫ

4.1 Структура устройства

Устройство коптильни делится на внешние и внутренние части:

• Внешние части: Дымогенератор (генерирует дым), автомат включения/отключения (защищает от короткого замыкания), два вентилятора просушки (обеспечивают циркуляцию воздуха).
• Внутренние части: Датчики контроля и защиты (мониторят температуру), ТЭН (нагревает камеру), вентилятор конвекции (равномерное распределение тепла), освещение (опция), поддон-капельник (собирает конденсат).

4.2 Подключение и управление

Устройство включения подачи напряжения на блок управления, а также автоматический выключатель крепятся на правой стене в специальном коробе рядом с установкой. Подключение осуществляется к сети 220 В с сечением провода не менее 1,5 мм² (медный) или 2,5 мм² (алюминиевый) с использованием двухполюсной вилки с заземляющим контактом.

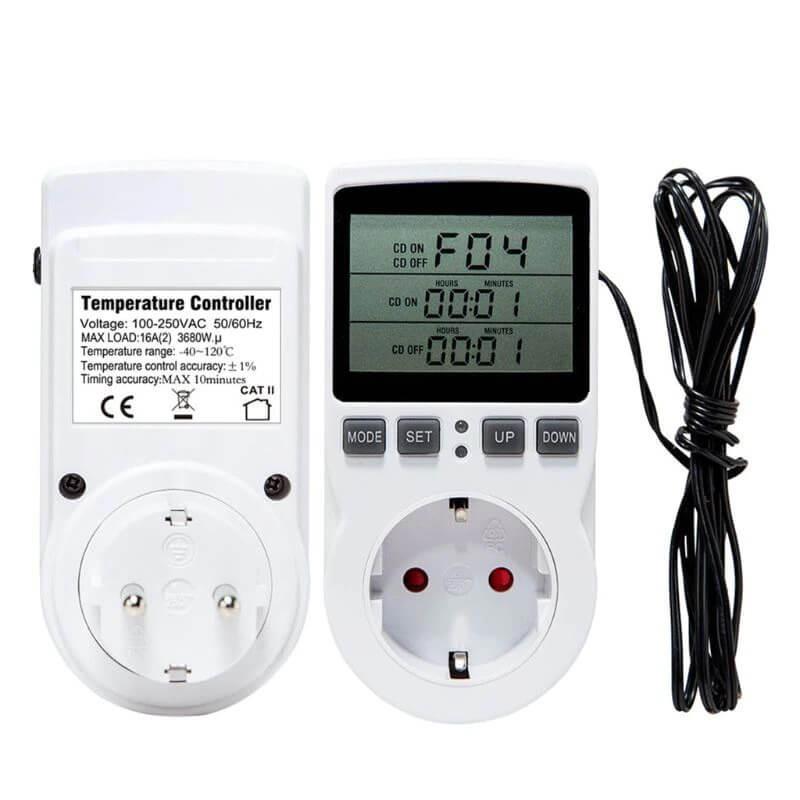

На передней панели блока управления размещены элементы управления.

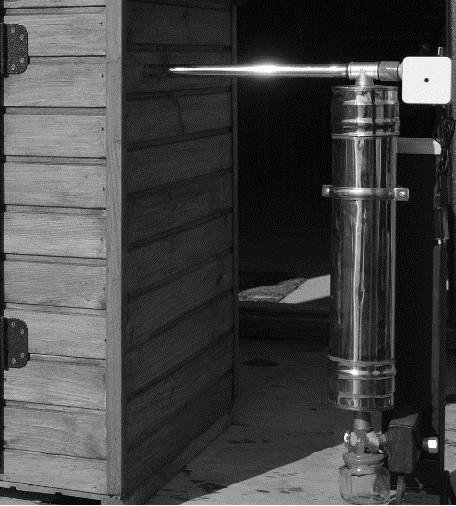

4.3 Устройство дымогенератора

Дымогенератор состоит из цилиндра высотой 60 см и диаметром 10 см. В нижней части корпуса надевается съёмный зольник с колосником, обеспечивающим равномерное тление щепы по всей площади дна.

Емкость для сбора конденсата — стеклянная баночка (при порче её можно заменить самостоятельно).

Для корректной работы после каждого копчения прочищайте крестовину, так как щепа может попадать в трубку. Для удобства узел легко откручивается рукой, а прочистка проводится любым прутком. При сильном засорении смолой используйте газовую горелку для прожигания — смола вздуется и легко счищается.

5. ПРАВИЛА ЭКСПЛУАТАЦИИ

5.1 Общие требования

• К работе с коптильным шкафом допускаются лица, ознакомленные с настоящими правилами эксплуатации.
• Все операции по загрузке и выгрузке должны выполняться при выключенном автомате питания.
• Перед началом работы убедитесь, что розетка заземлена и провода соответствуют требованиям.

5.2 Процесс копчения

1. Развесьте подготовленные продукты на крючки (входящие в комплект) и плотно закройте дверь.
2. Включите питающий автомат на правой стене.
3. Перед копчением просушите или провяльте продукты для удаления излишней влаги.
4. Для сушки/вяления приоткройте дверь и включите вентилятор на время, необходимое для просушки (обычно 2–12 часов в зависимости от продукта).
5. После сушки выключите ТЭН.
6. Терморегулятор включает ТЭН, нагревая воздух до заданной температуры. Учтите, что после отключения ТЭН продолжает отдавать тепло в течение нескольких минут.
7. Установите нужную температуру на терморегуляторе: нажмите кнопку SET и настройте значения клавишами UP/DOWN. Блок запомнит значение через 3 секунды.
8. После окончания процесса выключите дымогенератор, удалите остатки щепы.
9. Через 5 минут включите вытяжную вентиляцию и откройте дверь для удаления дыма.

5.3 Температурные режимы

• Холодное копчение: 18–30 °C (с включёнными вентиляторами).
• Горячее копчение: 75–85 °C (внутренняя температура продукта — не менее 67 °C для готовности).

5.4 Полезные рекомендации

• При частичной загрузке вывешивайте продукты ближе к поддону, чтобы минимизировать брызги на стенки.
• Застилайте поддон фольгой перед копчением — это упростит очистку.
• Устанавливайте дымогенератор с небольшим уклоном для лучшего отвода дыма.

6. ТРЕБОВАНИЯ К СЫРЬЮ И ДРЕВЕСИНЕ

6.1 Подготовка сырья

Поверхность продукта после вывешивания должна быть сухой и чистой, без подтёков, чтобы обеспечить равномерное копчение и избежать порчи вкуса.

6.2 Требования к щепе

• Щепа должна быть максимально сухой (влажность не более 10%), её можно подсушить в духовке, как сухари.
• Фракция: 3–15 мм. Мелкая щепа тлеет медленно, крупная — быстро прогорает.
• Запрещено использовать хвойные (ель, сосна) или берёзовые породы из-за высокого содержания смол и дегтя, которые портят вкус.
• Недопустима древесина с грибком, гнилью или плесенью.
• Влажная щепа с корой выделяет вредные вещества, придающие продукту горький вкус.
• Запрещено использовать щепу с краской, лаком или ДСП из-за токсичных испарений.

6.3 Дополнительные ароматизаторы

Ценители могут добавлять к щепе приправы (лавровый лист, миндаль, мята, эвкалипт, малина, ежевика, шалфей, розмарин, виноградные ветви, ягоды можжевельника), но в умеренных количествах, чтобы избежать резкого вкуса.

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОРЕГУЛЯТОРА

• Диапазон измерения: -55 °C ~ 110 °C.
• Разрешение датчика: 0,1 °C.
• Управление точностью: 1 °C.
• Контакт реле тока: до 10 А/240 В (управляет магнитным пускателем 25 А).
• Температурный датчик: NTC10K (в комплекте).
• Мощность питания: 110–220 В.
• Сохранение настроек: автоматически после 3 секунд.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1 Уход за камерой

Держите коптильную камеру в чистоте. После копчения на стенках, поддоне и перекладинах остаётся налёт, который легко отмывается тёплой мыльной водой и губкой.

После каждого использования проводите очистку и просушивайте камеру в течение 30 минут для предотвращения коррозии.

8.2 Обслуживание дымогенератора

Для бесперебойной работы регулярно очищайте дымогенератор: удаляйте остатки сгоревшей щепы, прочищайте внутренние стенки от прилипшей щепы и сливайте смолу с конденсатом.

Особое внимание уделяйте латунной крестовине: прочищайте её прутком после каждого использования. При сильном засорении смолой прожгите её газовой горелкой — смола вздуется и легко счищается.

8.3 Дополнительные рекомендации

• Не используйте коптильню в состоянии алкогольного или наркотического опьянения, а также под воздействием лекарств, вызывающих сонливость.
• Не переносите шкаф и не прикасайтесь к нему незащищёнными руками во время работы.
• Устанавливайте шкаф только на устойчивые основания (бетон, плитка).

9. ВОЗМОЖНЫЕ ПРИЧИНЫ НЕУДОВЛЕТВОРИТЕЛЬНОЙ РАБОТЫ

Увеличение времени копчения может быть вызвано:

• Высокой влажностью щепы (выше 15%).
• Влажной поверхностью продукта (требуется тщательная просушка).
• Непросушенной камерой после регламентных работ.
• Чрезмерной загрузкой камеры.
• Высокой влажностью в помещении или на улице (выше 65%).

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
